Istruzioni montaggio mono ammortizzatore bitubo

ATTENZIONE:

Per tutte le operazioni di smontaggio e rimontaggio e le coppie di serraggio di ogni perno di fissaggio, attenersi scrupolosamente alle indicazioni della Casa costruttrice (Manuale d’officina).

  1. Mettere la moto su un supporto idoneo a sollevare la ruota posteriore da terra senza carico sulla sospensione.
  2. Rimuovere l’ammortizzatore originale. Per lo smontaggio attenersi alle indicazioni della Casa costruttrice del veicolo (Libretto Uso/Manutenzione – Manuale di Officina).

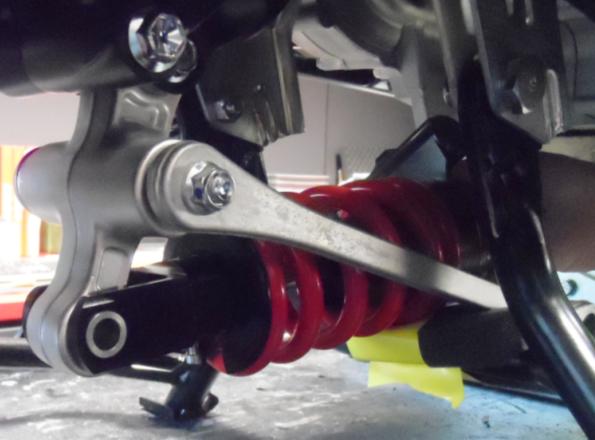

  3. Procedere al montaggio dell’ammortizzatore BITUBO seguendo la sequenza indicata:

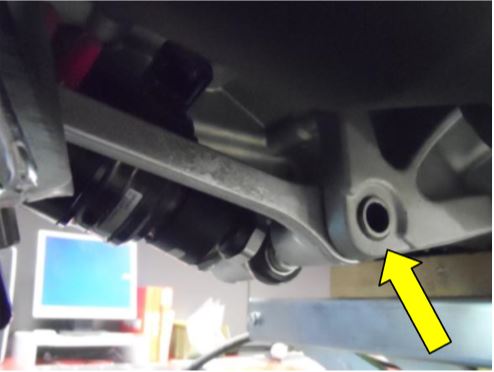

  • Per facilitare l’operazione di montaggio rimuovere temporaneamente la boccola di guida dell’attacco superiore.

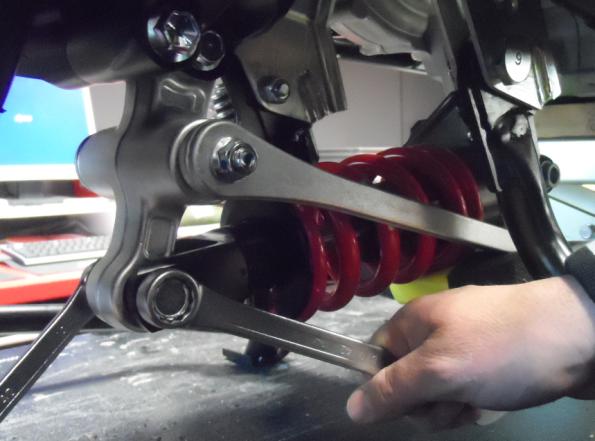

  • Inserire l’ammortizzatore Bitubo e vincolarlo all’attacco inferiore mediante dado e bullone originale e serrare l’attacco.

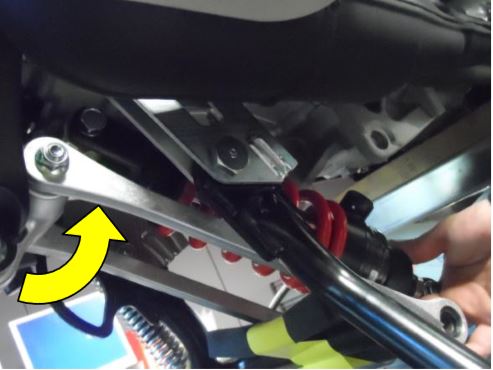

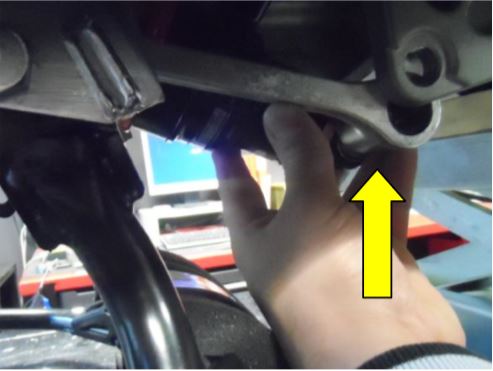

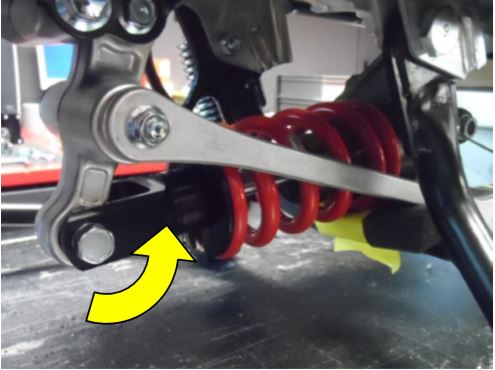

  • Far ruotare verso l’alto il link e accompagnare l’ammortizzatore in sede.

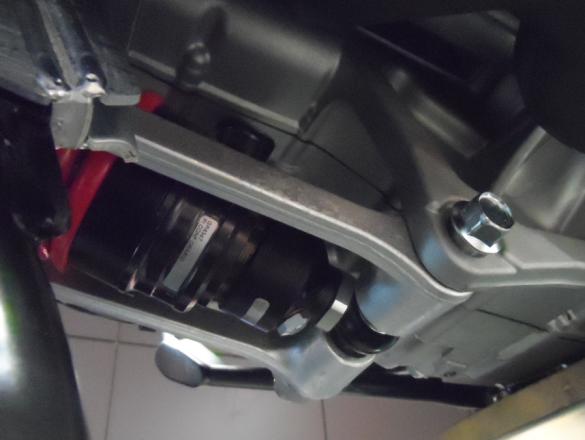

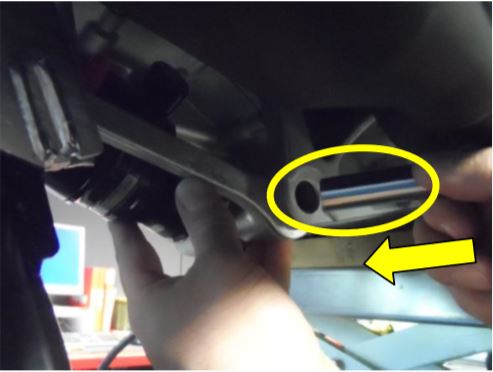

  • Posizionare l’attacco superiore dell’ammortizzatore tra le biellette del link, portare il tutto in prossimità dell’attacco a telaio, inserire la boccola di guida e serrare il tutto con dado e bullone originale.
  1. Appoggiare il veicolo a terra, eseguire alcuni molleggi sulla sospensione posteriore. Verificare che non vi siano interferenze tra le parti in movimento.
  2. Rimontare i tutti i componenti originali, se rimossi, seguendo le indicazioni fornite dalla Casa Costruttrice.

NOTA BENE

Per le regolazioni dell’ammortizzatore, consultare il manuale della sospensione.

ATTENZIONE:
Ogni volta che si apportano modifiche all’interasse, assicurarsi che il precaricatore idraulico sia nella posizione corretta rappresentata:

Ci tengo a ringraziare la C.D.A. BITUBO s.n.c. che ha fornito questa guida dettagliata.

Per tutti coloro che sono interessati all’acquisto possono recarsi direttamente sul loro sito www.bitubo.com oppure scivere una mail all’indirizzo bitubo@bitubo.com.

, ,
