T Max 530 2017/2019 – spiegazione cruscotto e pulsanti

In questo articolo andremo a spiegare le varie spie ed pulsanti presenti nella strumentazione del vostro Yamaha T Max 530 dal 2017 al 2019.

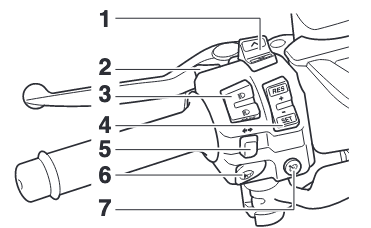

Pulsanti manubrio sinistro

  1. Pulsante di selezione
  2. Pulsante per la selezione dei vari menu
  3. Pulsante di commutazione luce abbagliante/anabbagliante
  4. Pulsante per la regolatore automatica della velocità “RES+/SET–”
  5. Pulsante degli indicatori di direzione
  6. Pulsante avvisatore acustico
  7. Pulsante regolazione automatica della velocità

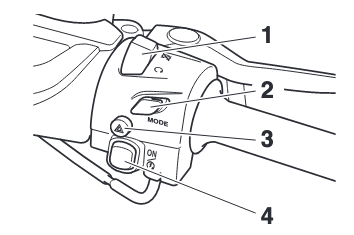

Pulsanti manubrio destro

  1. Pulsante arresto di emergenza motore
  2. Pulsante modalità “MODE”
  3. Pulsante doppie frecce di emergenza
  4. Pulsante di  accensione motore

Spie presenti all’interno della strumentazione​

1 Indicatore luci abbaianti
2
Spia che indica il sistema di controllo della trazione
Lampeggia quando è attivo e rimane accesa quando viene disattivato
3 Questa spia indica che una delle frecce è accesa
4 Sistema “Smart Key
Questa spia lampeggia lentamente quando la comunicazione tra veicolo e smart key è stabile oppure, più velocemente, nel momento in cui si verifichi qualche errore nel sistema.
5 Spia del sistema ABS
Si accende in fase di messa in moto del veicolo come test, se rimane accesa o si accende durante la guida vuol dire che vi è un malfunzionamento nel sistema
6 Spia guasto motore
Si accende in fase di messa in moto del veicolo come test, se rimane accesa o si accende durante la guida dovrete recarvi, in tempi brevi presso un concessionario ufficiale per far eseguire una diagnostica al vostro mezzo.
7 Spia regolazione automatica della velocità

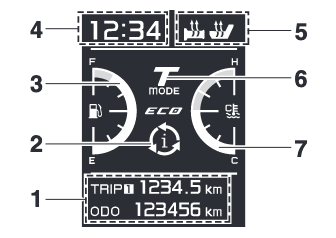

Display centrale

  1. Display informativo sui vari chilometraggi
  2. Icona di selezione di funzione
  3. Indicatore livello carburante
  4. Indicatore dell’orario corrente
  5. Indica il livello di potenza del riscaldatore sella e manopole
  6. Indicatore della della modalità di guida corrente
  7. Temperatura del liquido refrigerante

Indicatore “periodico” di sostituzione della cinghia trapezoidale

Questo indicatore inizia a lampeggiare dopo aver percorso 20000 km e successivi , ci comunica che è arrivato il momento di sostituire la cinghia trapezoidale.

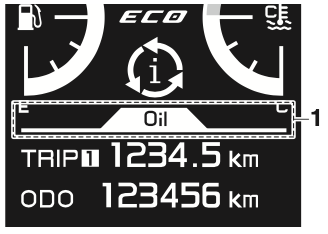

Indicatore “periodico” di sostituzione olio motore

Appena comprato il mezzo questa spia inizierà a lampeggiare dopo aver percorso i primi 1.000 Km, successivamente inizierà a lampeggiare ogni 5.000 Km.

, , , , , ,
